我們很高興宣布OptiSystem22.1新版本已經發布了，以下是其更新功能：

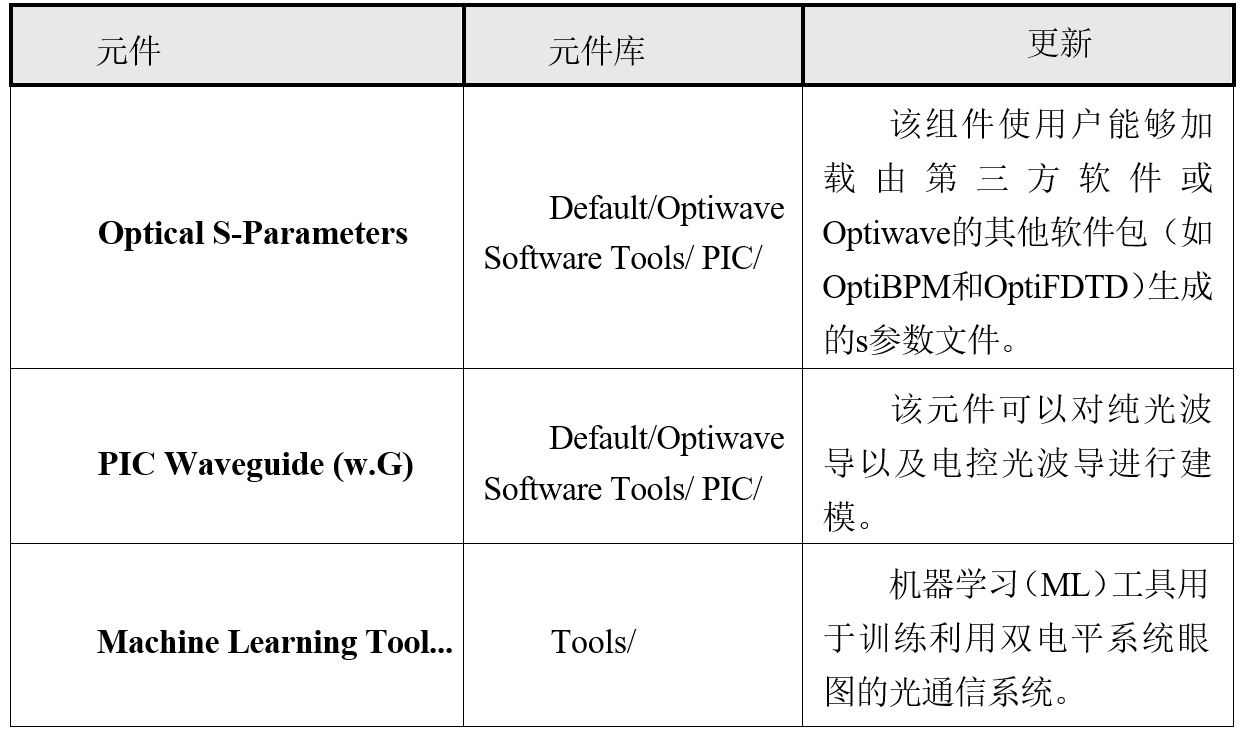

新增組件/工具：
I. 光學S參數組件（Optical S-Parameters）
光學S參數組件可用于將光子集成電路（PIC）設計通過在組件中加載S參數集成到OptiSystem軟件中。該功能允許用戶在完整的系統設置中描述PIC，從而提供有關PIC規格和公差的信息。
該組件的輸入和輸出端口會根據以下操作動態生成：選擇S參數文件類型，并通過組件屬性窗口中的相應圖標執行S參數文件加載。創建的輸入/輸出端口對將分布在組件的左右兩側。若需將端口置于組件頂部或底部，可在S參數文件的文件頭中進行設置。所加載的S參數文件可由第三方軟件或其他Optiwave軟件套件（如OptiBPM和OptiFDTD）生成。S參數文件支持多種格式，包括Touchstone格式。Touchstone格式允許加載光子集成電路（PIC）器件的實際測量實驗數據。
圖1展示了用于濾除單一波長的環形諧振器示意圖。該器件采用Optiwave公司的OptiFDTD軟件設計，其結構實現包含四個部分：
1. 環形結構的定向耦合器部分通過光學S參數組件加載其S參數；
2. 兩條直波導部分則采用光子集成電路波導組件（PIC W.G）實現。
設計參數設定為：耦合區長度22微米（μm），耦合間隙0.25微米（μm）。
圖1.采用光學S參數組件與光子集成電路波導(W.G)組件實現的環形諧振器
II. PIC Waveguide（W.G）
PIC Waveguide（W.G）組件可用于模擬純光學波導及電控光學波導。該組件通常以雙向模式工作（電控狀態下除外），用戶可通過固定或自定義的折射率分布來設定波導的有效折射率。電控相移的實現方式包括調節波導有效折射率、波導長度或兩者同時調節。如圖1所示，在環形諧振器設計中，該組件作為光學波導使用。

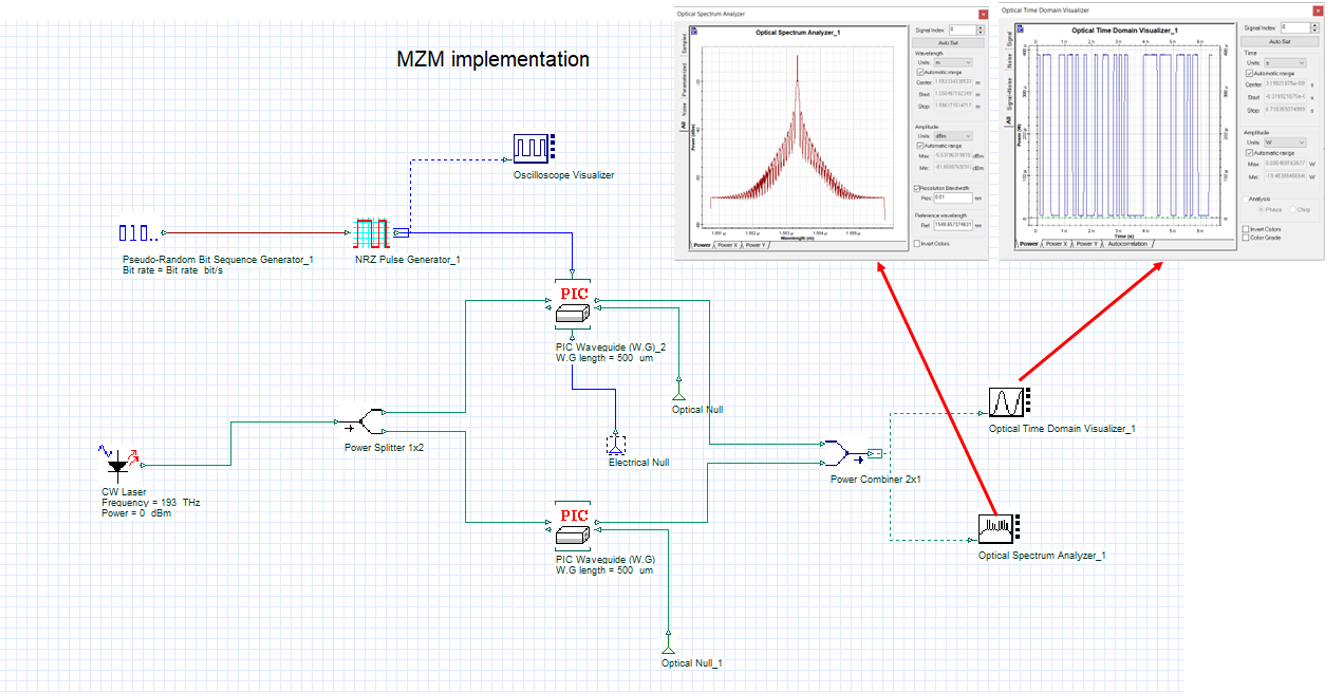

圖2展示了采用兩個光子集成電路波導(W.G)組件實現的馬赫-曾德爾調制器(MZM)進行外部調制的10Gbps調制信號原理圖。
圖2.采用光子集成電路波導(W.G)組件設計的馬赫-曾德外調制器(MZM)生成的10Gbps調制信號
III. 機器學習工具（Machine Learning Tool）

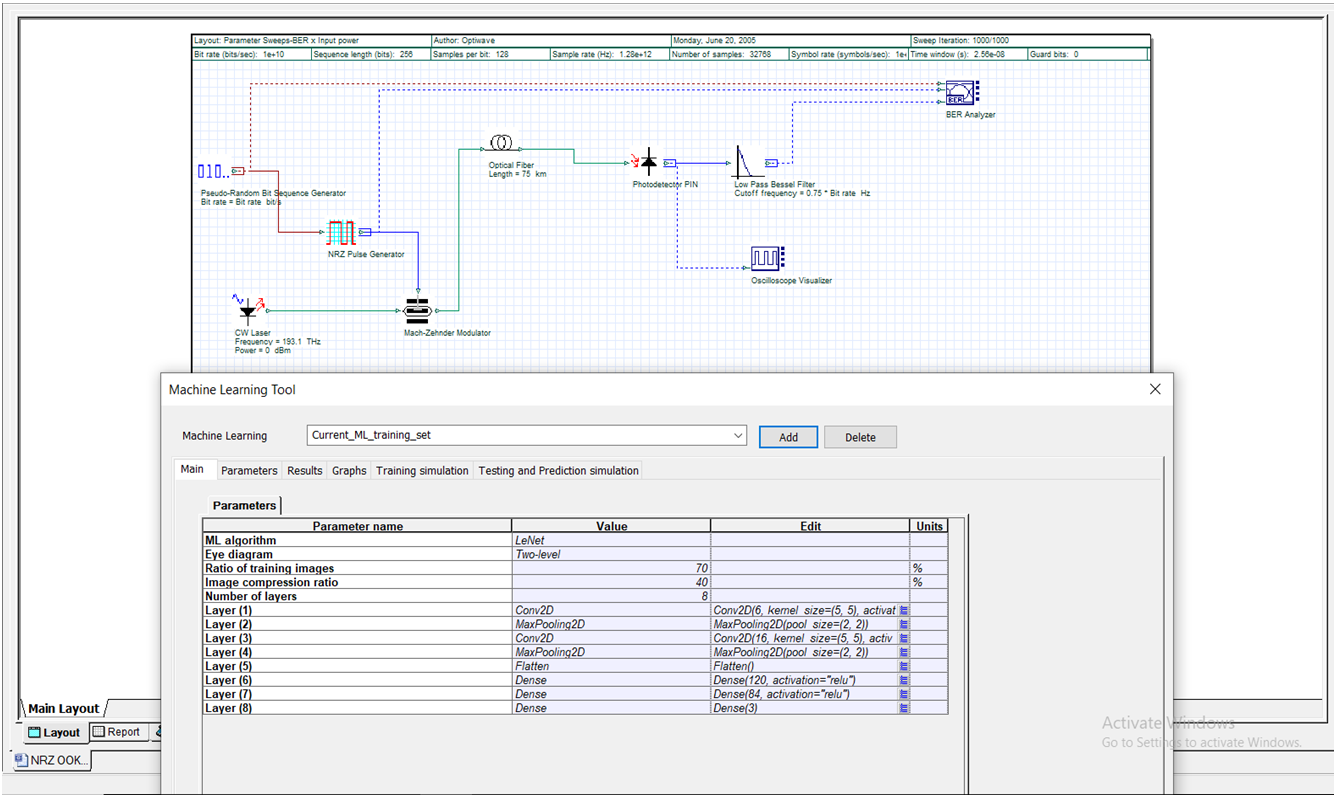

機器學習（ML）工具已被集成至OptiSystem軟件，用戶可通過分析雙電平系統的眼圖來訓練光通信系統。如圖3所示，該工具提供多個功能選項卡，支持用戶對OptiSystem項目生成的眼圖模型進行訓練與測試。此外，工具還可導入外部眼圖圖像，并基于該圖像預測系統在生成眼圖時的運行狀態。工具將根據訓練條件提供系統參數及眼圖分析結果，以便用戶采取相應的系統管理措施。
圖3.為10Gbps NRZ OOK-DD系統創建的機器學習工具界面
功能增強：

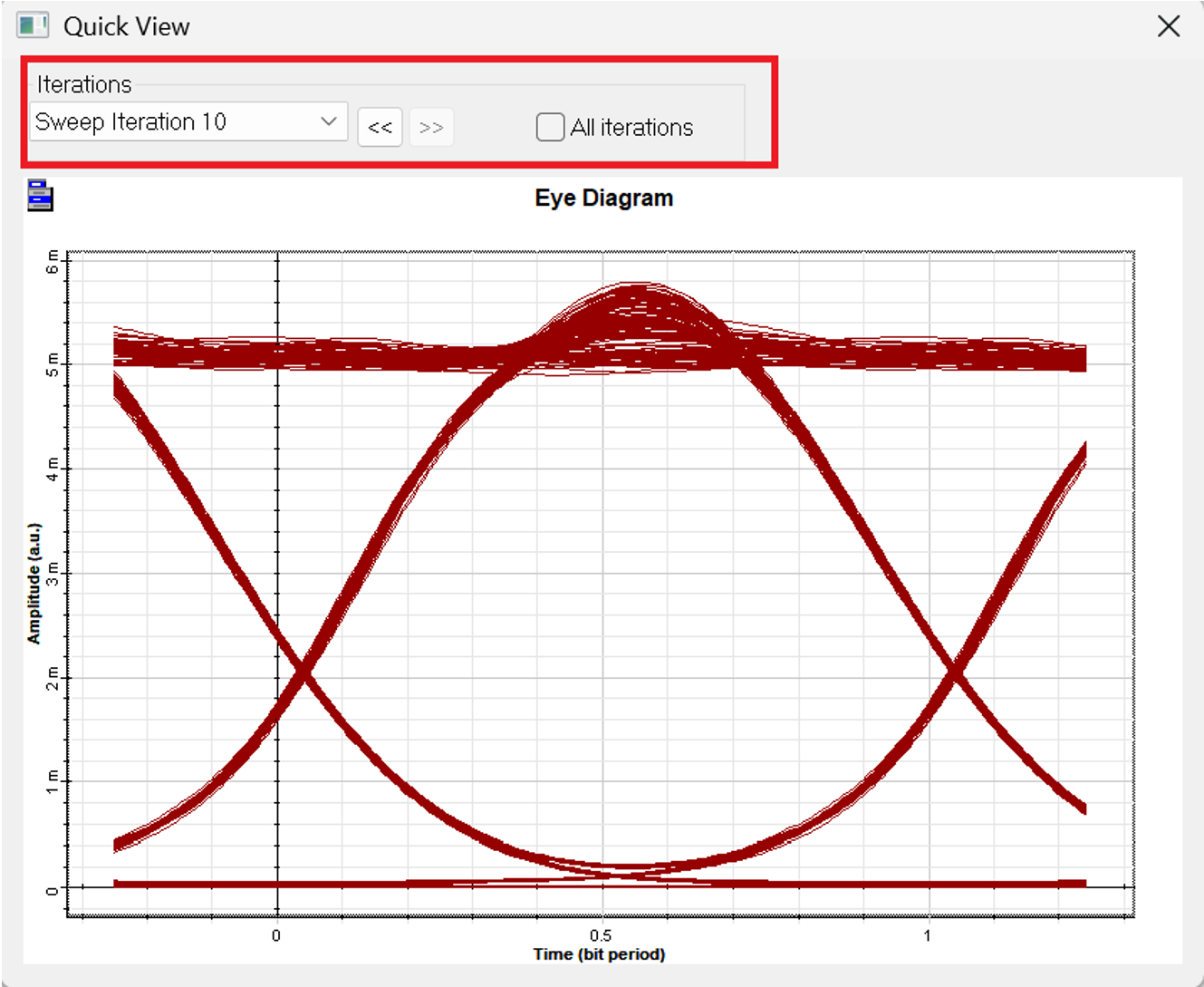

允許用戶通過項目瀏覽器中的"Quick View"功能控制可視化結果顯示方式：可逐次顯示單次迭代結果，亦可同時展示全部迭代結果。快速查看窗口新增功能，支持在不同掃描迭代間切換瀏覽（支持切換操作）。
將VCSEL Laser Measured和Laser Measured組件中的激光增強因參數估計范圍修改為[-100,100]，以便用戶研究具有負啁啾參數的激光器特性。
允許用戶通過鉺鐿共摻雜波導組件構建環形激光器：支持反饋放大的自發輻射（ASE），并可在信號波長超出ASE帶寬范圍時正常工作。
允許在空間解復用器組件的輸出處查看每個空間模式生成的ASE噪聲。
|
