OptiSPICE是第一個電路設計軟件，來分析集成電路。其中包括光學和電子元件的相互作用。它允許設計和仿真晶體管級的光電電路，從激光器驅動電路到阻抗放大器、光互聯和電子均衡器。
OptiSPICE 5.2的關鍵特征
OptiSPICE 5.2包含了一些增強的功能，如新模型和器件，改善了模擬器性能和后處理的特性以及主要文檔更新。主要新特性包括：
分別添加線性網絡元件（LNET）和光學S參數（OPTAMPM）模型到電子和光學庫。這些新模型作為電子和光學器件（例如濾波器和放大器）將為用戶提供更大的靈活性來構建散射矩陣模型（精簡模型）。
添加一些新器件連接到LNET和OPTAMPM模型；包括一個通用2端口網絡元件，一個電子濾波器元件以及OptiBPM和光學S參數的多端口元件。
增加多層濾波器和傳輸線模型，以便設計和描述Si（載流子耗盡）和LiNbO3（泡克耳斯效應）行波（TW）調制器。
基于強大的Python腳本語言（用戶現將能夠執行自定義的數據，處理后的仿真結果可以從任意數量的樣本中獲得，并且可以通過可用的Python二維和三維繪圖實用程序來組織和顯示結果）引入了一個新的數據后處理功能。
支持使用英特爾®內核庫（MKL）的稀疏矩陣數學解算器允許支持多處理器
添加一個新的切趾函數到多層濾波模型
添加新的后模擬濾波函數到OptiSPICE波形查看器
對OptiSPICE文檔套件進行了重大升級（包括一個新的OptiSPICE入門指南和一套完整修訂的OptiSPICE教程）。
新器件和模型
線性網絡元件模型：二端口網絡，電子濾波器
已經將一個新的線性網絡元件（LNET）模型添加到電子庫。這種靈活的電子模型支持多種格式來定義自定義濾波函數（極點殘數，零極點，傳遞函數，檢驗標準和基礎濾波器-巴特沃斯，貝塞爾和切比雪夫）。
連接到LNET模型的兩個新器件已經添加到電子庫：一個普通的二端口網絡元件（網絡端口2個）和一個電子濾波器（電子濾波器）。
若需要更多的信息，請參見OptiSPICE模型庫中的線性網絡元件模型的技術背景。
演示這兩個新器件的功能案例也可以在OptiSPICE 5.2的samples\Circuit examples\Electrical circuits\Linear Network Element中找到。

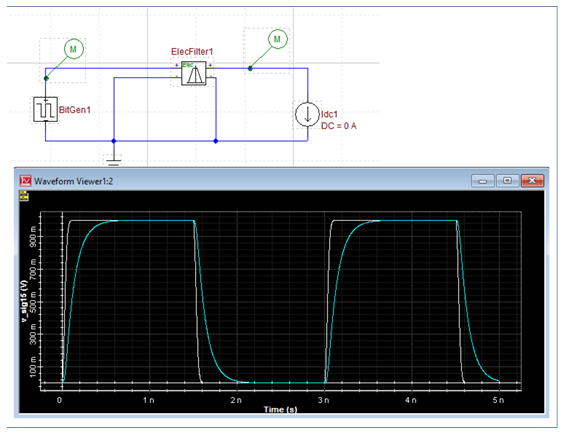

圖1：電子濾波器裝置 - 在本例中，電子濾波器設置為帶有1.5GHz BW截止的一階低通濾波器（貝塞爾濾波器形狀）。白線和青綠線分別代表了濾波器的輸入和輸出。

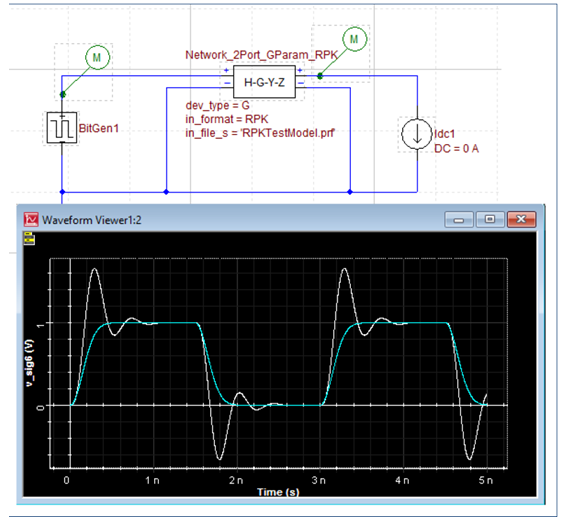

圖2：網絡二端口器件 - 在這個例子中，基于極點殘數格式（通過數據輸入文件讀�。﹣碓O(shè)置二端口網絡器件。這個器件還支持零極點，傳遞函數和檢驗標準格式。青綠線和白線分別代表了濾波器的輸入和輸出
OPTAMPM模型：OptiBPM-2端口，OptiBPM-4端口，Optical SParam-2端口，Optical SParam-3端口（Cpl），Optical SParam-3端口（Spl），Optical SParam-4端口
已經將一個新的光學S參數（OPTAMPM）模型添加到光學庫。用戶現在可以從實驗室測量和其他模擬平臺（OptiBPM等等）中導入S參數數據。它支持基于檢驗標準或OptiSystem OptiBPM散射數據文件格式的輸入文件，并且可用于模擬帶有n個輸入端口和m個輸出端口的任意器件。
鏈接到OPTAMPM模型的幾個新器件已經添加到光學庫。其中包括2端口和4端口器件來模擬從OptiBPM（OptiBPM-2端口和OptiBPM-4端口）和多端口光學S參數器件導入散射數據，模擬從外部測量或模擬器件導入散射數據（Optical SParam-2端口，Optical SParam-3端口（Cpl），Optical SParam-3端口（Spl）和Optical SParam-4端口）。

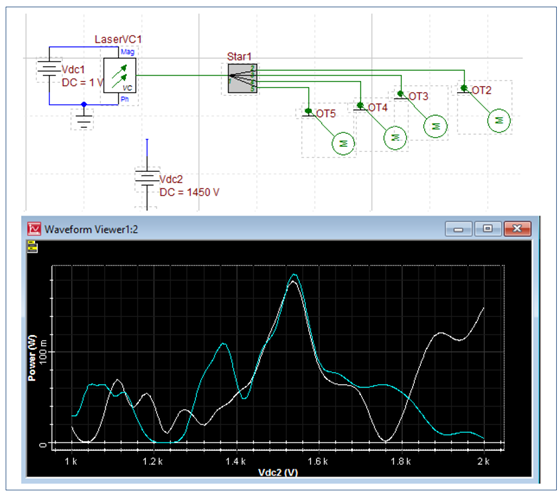

圖3：OptiBPM的S-參數器件 - 在這個例子中，散射數據信息是從一個5端口星形耦合器（1輸入；4輸出）的OptiBPM模擬器中導入。二維圖顯示了四個輸出端口的輸出功率是波長函數。
若需要進一步的信息，請參閱OptiSPICE模型庫中OptAmpM模型的技術背景
實例電路演示了新光學S參數特性的功能，可以在OptiSPICE 5.2 samples\Device examples\Optical\Optical S Parameters（OptAmp）中找到。

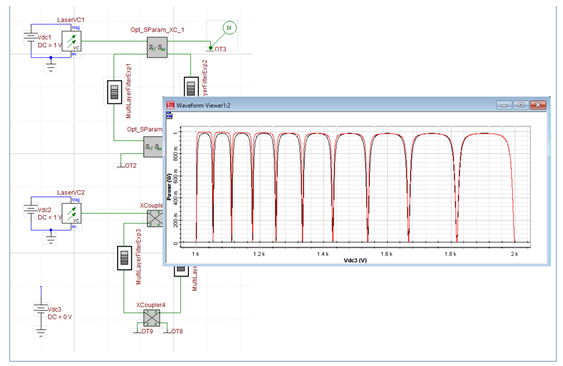

圖4：Optical SParam 4端口-在這個例子中，Optical SParam-4端口器件用于模擬環型諧振腔上臂和下臂的十字耦合器。Optical Sparam耦合器的散射數據從一個檢驗標準文件中獲得，并且將不同耦合系數作為波長函數進行設置。波長掃描結果顯示了諧振點，配置了一個標準的X耦合器（固定的耦合系數-紅線）的環型諧振腔和配置了新S參數器件（不同耦合系數-黑線）的環型諧振腔。正如所料，由于變化的耦合系數，諧振腔的Q因子隨黑色波長曲線變化。
Si（載流子耗盡）和LiNbO3（泡克耳斯效應）行波（TW）調制器器件
我們已經加強了多層濾波器和傳輸線模型來允許設計和描述Si（載流子耗盡）和LiNbO3（泡克耳斯效應）行波（TW）調制器。將這些新器件設計成可以隨時可用的支電路，而且可以在光電庫（TW調制器-Si和TW調制器-LiNbO3）中找到。
實例電路也將包含在這個版本，并且位于OptiSPICE 5.2 samples\Circuit examples\Optoelectronic circuits\External modulators（在文件夾“TW MZM LiNbO3”&“TW MZM Si 載流子耗盡”）

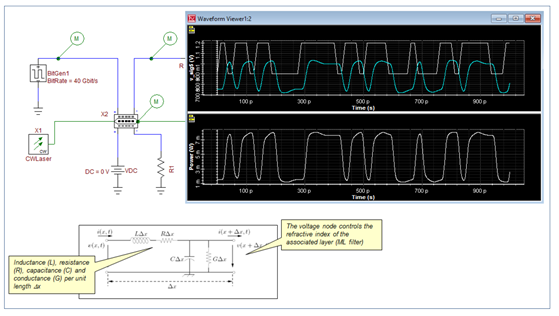

圖5：TW調制器-Si-此案例演示了實現一個Si MZ調制器（耗盡型）的行波。傳輸線分為100段。每個部分都與在多層濾波模型（100層）中的一層相連。上圖（輸出是青綠色）顯示了電壓的輸入和輸出波形，下圖顯示了光學信號輸出
其他的產品改進
Python 后處理
我們介紹了一個新的數據后處理功能，基于強大的Python腳本語言。用戶可以執行自定義的數據后處理，從任意數量樣本中獲得的模擬結果，也可以通過Python-enabled 二維和三維繪圖實用程序整理和顯示結果。
設置和了解OptiSPICE 5.2新的錨點特性，請參見OptiSPICE Python后處理（OptiSPICE Python Post Processing）用戶指南幫助/幫助文檔。
我們還包含了幾個模板設計，包括現成的Python腳本文件（參見OptiSPICE 5.2Samples\Python script examples和OptiSPICE 5.2Samples\Tutorials\Advanced\Python Post Processing）。

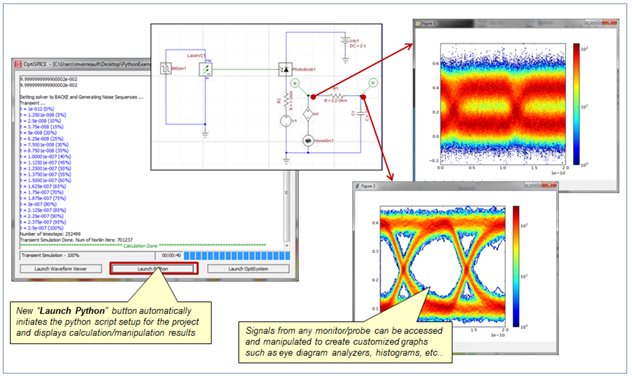

圖6：Python后處理1-完成模擬之后，用戶可以有選擇地調用一個用戶自定義的Python腳本，將訪問任何激活的數據端口，操作數據并創建一個不同的二維和3三維視圖。這個例子顯示了時域模擬的眼圖結果，經過一個Python腳本進行后處理，并使用Python二維繪圖工具顯示

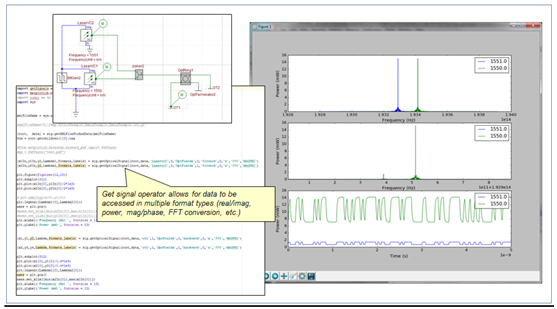

圖7：Python后處理2-Python后處理工具包括在不同格式中訪問信號數據的能力，執行操作例如FFT算法，并且使用自定義畫圖設計顯示數據。在這個例子中，在兩個調制波長通道執行一個濾波操作（通過環型諧振腔）。Python圖操作中結果顯示了包括時域和頻域的數據。
多層濾波模型的切趾函數
我們已經添加了一個新多層濾波模型的切趾函數。用戶現在可以將切趾法輪廓（高斯，cos）應用于周期性結構，例如布拉格光柵。為得到進一步的信息，請參見OptiSPICE模型庫（MULTILAYERFILTER（波導）模型）

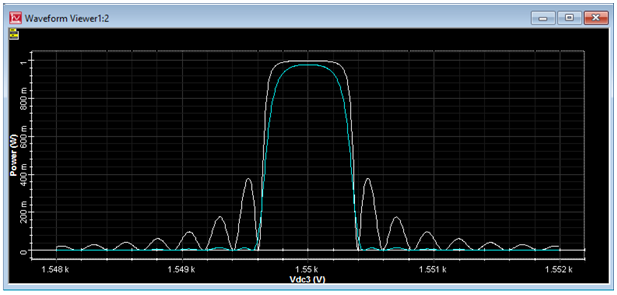

圖8：切趾法 - 將高斯切趾法剖面（青綠線）的例子應用于有3000層的高低折射率布拉格濾波器。
英特爾®內核庫（MKL）稀疏矩陣數學解算器
我們引入了支持英特爾®內核庫（MKL）稀疏矩陣的數學解算器，允許支持多處理器。相比UMFPACK稀疏矩陣解算器，這個可選的特性可以提高2-3倍的速度。
OptiSPICE波形查看器結果濾波
我們已經將一個新的后模擬濾波函數添加到OptiSPICE波形查看器。這個新特性將允許用戶快速搜索特定的探測數據或數據類型。為了得到進一步關于如何將濾波應用到模擬結果的信息，請參見OptiSPICE波形查看器用戶指南。
圖9：波形查看器的濾波結果 - 在這個示例中，通過直接在搜索框輸入“電壓”，輸出數據經過過濾后僅顯示電壓探測結果。同樣，探測器數據僅可以顯示“電子”,“光學”和“電流”。也可以通過輸入探測器的確切名字，只有探測器有關的數據才可以顯示出來（例如“ic_x2”只會顯示ic_x2.q1和ic_x2.q2）。請參見OptiSPICE波形查看器用戶指南進一步的細節關于如何將濾波應用到模擬結果。
文檔和案例更新
我們已經完成了一個OptiSPICE文檔套件的重要更新。包括以下更新：
將OptiSPICE元件和模型庫分成兩個獨立的文檔：OptiSPICE元件庫和OptiSPICE模型庫
已經完全修改了OptiSPICE入門指南，來幫助新用戶快速了解在OptiSPICE中如何設置，運行和分析電路設計。當在OptiSPICE中進行設計和模擬電路時，我們還添加了一個新用戶提示部分，提供指導來處理可能發生的常見問題。
已經完成修改了OptiSPICE教程指南。創建了新專用教程來為用戶逐步提供方法來學習核心和高級功能，包括OptiSPICE。這些包括了OptiSPICE教程-基本，OptiSPICE教程-先進，OptiSPICE教程-電路
我們引入了一個新指南致力于Python后處理功能（OptiSPICE Python后處理），以幫助用戶利用Python腳本語言的大連可用的功能
我們也重新整理了案例文件夾：
創建新建文件夾來更好地與源文件文檔匹配，尤其是已經將新建文件夾添加到OptiSPICE入門指南（OptiSPICE 5.2 samples\Getting started）鏈接的例子，OptiSPICE教程-基本（OptiSPICE 5.2 samples\Tutorials\Basic），OptiSPICE教程-先進（OptiSPICE 5.2 samples\Tutorials\Advanced）和OptiSPICE Python后處理（OptiSPICE 5.2 samples\Python script examples）
當開始一個新項目時，已經重新組過的電路例子和器件示例文件夾允許用戶更快地找到參考設計�，F(xiàn)在電路示例文件夾包含電路的專用文件夾，光學電路和光電回路。
|
