為了解決研究科學家，光子工程師、教授和學生的需要； OptiFDTD是一款功能強大且易于上手的光子期間模擬工具，能夠最大限度的滿足用戶的需求。
OptiFDTD 13的主要功能
在這個OptiFDTD的主要版本中，在設計器、模擬器以及分析器中，我們?cè)鰪?qiáng)了圖形用戶界面（GUI）并改進了設計流程。 這些重要改進極大地簡化了復雜器件的設計流程以及模擬和分析過程，同時將幫助設計者更快地完成設計和性能的有效性驗證。
這些新功能包括：
重新設計了OptiFDTD 分析器以使用戶可以快速地訪問和操作各種檢測器分析可視化工具。
3D圖形導入功能的引入使用戶可以自行選擇第三方3D CAD軟件以IGES格式導出其設計的結構并將結構導入OptiFDTD設計器中。
新的動態光場可視化工具能夠讓用戶對模擬過程中光場的形成數據進行實時的可視化追蹤。
橫截面輪廓形狀功能被添加到OptiFDTD 分析器光場預覽的觀察區域—為用戶提供了一個選項以用于顯示與觀察區域相交的三維圖的物理輪廓覆蓋圖。
波導輪廓和材料管理程序進行了較大的更新，現在可以更容易的輸入、輸出或者通過熟知的xml文件格式共享材料或輪廓數據。
擴展設計向?qū)Чδ?目前在OptiFDTD設計器中得以支持) 使得可以對OptiMode XS設計器和OptiFDTD輪廓設計器進行快速訪問以及獲取相應操作概念的信息。
此次發布同樣包括最新版本的Optiwave 模式求解器，OptiMode 4.0，提供了64位各向異性模式求解器和新模式測量計算。關于OptiMode 4.0的更多細節詳見“OptiMode發布說明”文件。
新的探測器分析
探測器分析工具已經被重新設計以簡化且更方便的獲取探測器數據。你可以在項目瀏覽樹中輕松地瀏覽探測器，查看圖表或主程序窗口中所選探測器的光場，并在信息面板中的對相關的關鍵數據進行概覽，通過該信息用戶可以觀察與該項目相關的參數值(如果存在)，如參數掃描。我們也增加了一些工具條以提供快速訪問菜單選項來控制顯示信息。
注意：為了便于從舊的UI過渡到新的版本，我們?nèi)匀辉诠ぞ卟藛蜗卤Ａ袅丝捎玫呐f版本“探測器分析”。
概述如何使用新的檢測器分析功能請?jiān)斠?jiàn)OptiFDTD 入門指南
Fig 1 新的OptiFDTD分析器視圖

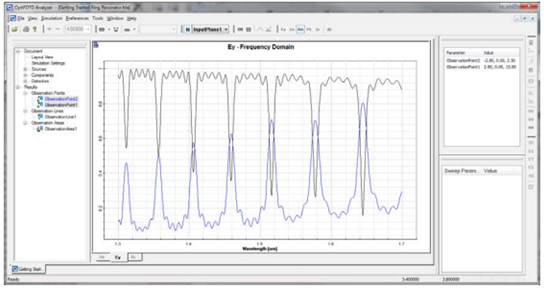

Fig 2 ：觀察點視圖示例(頻域)

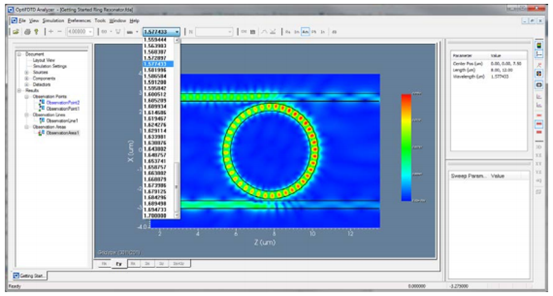

Fig 3：觀察區域視圖示例
設計器中導入3D圖形
通過引入該功能，用戶不在局限于使用OptiFDTD內置的3D編輯器。設計者可以自行選擇使用第三方3D CAD軟件，以通用3D文件格式(IGES)輸出設計的圖形，并將其導入OptiFDTD 設計器，然后對其進行配置以用于仿真。你可以開發大量獨立的對象，甚至一個全完的布局，并將其導入至設計器用于仿真。
關于如何導入3D目標，請?jiān)斠?jiàn)設計向?qū)?3D形狀導入OptiFDTD 設計器。

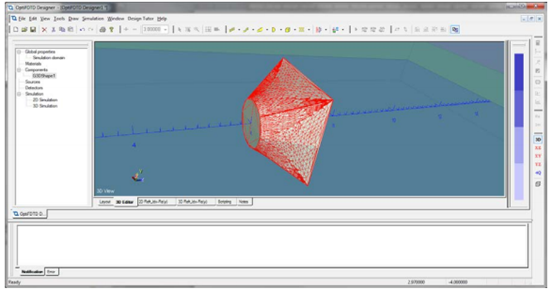

Fig 4：新的導入3D圖形功能——在該實例中一個將一個平頂棱鏡導入OptiFDTD 設計器的3D編輯器。3D目標的IGS文件可在以下路徑中找到：OptiFDTD 13Samples\3D_samples\3D_shapes\Truncated_Pyramid.IGS.
仿真過程中的動態光場可視化
通常情況下，F(xiàn)DTD的仿真如同一個“黑匣子”，一旦開始用戶必須等到仿真完成才可以查看仿真過程(如視頻)和仿真結果。在發布的版本中，我們使用戶可以在仿真過程中實時觀察光場信息。你可以選擇在觀察區域中選擇可視化光場傳播和/或動態選擇仿真域。
對于如何使用該功能的更多信息詳見設計向?qū)?OptiFDTD 設計器的仿真。

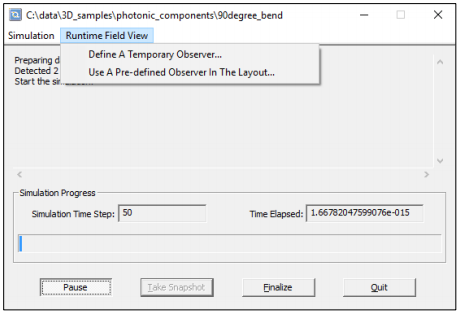

Fig 5：新的運行場預覽功能——該功能可以在仿真開始后的任何時間進行存取
(從仿真進度窗口)

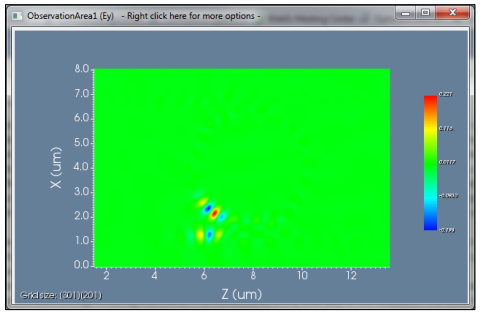

Fig 6：觀察區視圖示例——在該示例中顯示了一個Ey脈沖場在穿過一個環形諧振腔時的傳播過程。

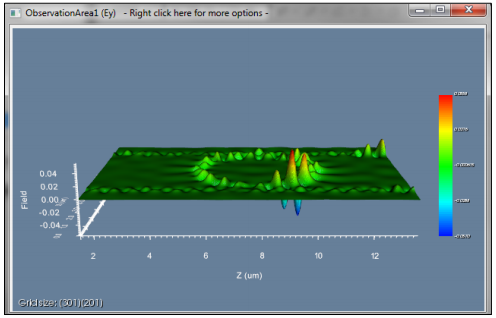

Fig 7：觀察區視圖示例——在該示例中顯示同樣環形設計，但以高度圖功能性顯示。
光場視圖下的截面輪廓形狀
在OptiFDTD分析器的觀察區的光場視圖，用戶可以選擇顯示與觀察區相交的三維圖形的輪廓線覆蓋圖。這個強大的可視化工具使設計者可以觀察布局形狀與光場形成的關系。

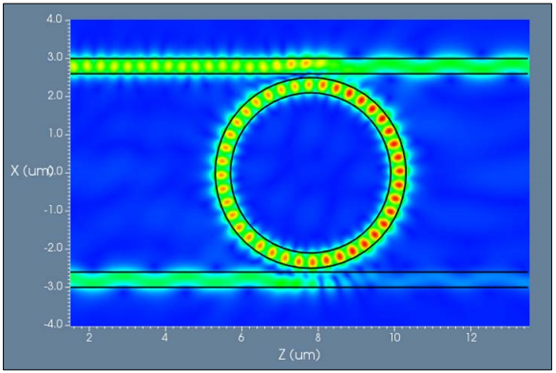

Fig 8：一個環形諧振腔設計的橫截面覆蓋視圖——可將黑線視為輪廓。
簡化了波導輪廓和材料管理
我們移除了波導輪廓和材料數據庫對舊的master.plb 文件的依賴性。我們提供了XML文件格式的導入與導出功能。用戶可以將一個項目中定義的輪廓和/或材料導入（或?qū)С觯┑揭粋�(gè)獨立的(XML)文件。這使得材料和波導截面更易定義和共享。
注意：訪問master.plb文件仍然可用，所以用戶可以導出他們的輪廓和材料。在將來的版本中，對master.plb文件的支持最終會被移除。
關于如何使用波導輪廓和材料管理功能的概述，請查閱設計指導中的輪廓設計OptiFDTD 。

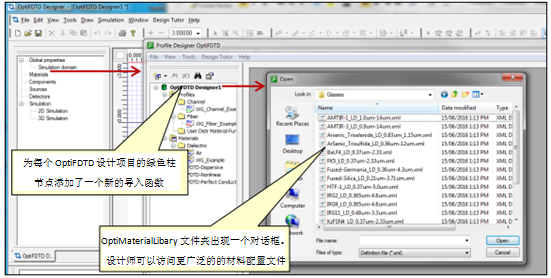

Fig 9：例子中顯示了如何從OptiMaterialLibary向設計項目導入材料(1)

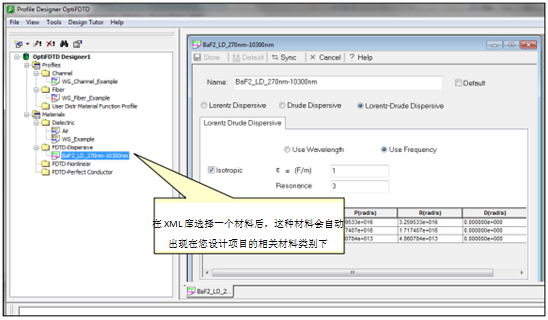

Fig 10：例子中顯示了如何從OptiMaterialLibary向設計項目導入材料(2)
OptiMode XS 設計器和輪廓設計器向?qū)ы?yè)面
為了便于用戶更方便的找到如何快速的設置材料和輪廓以及找到其設計的模式信息，我們已擴展了設計向?qū)Чδ?目前在OptiFDTD設計器中支持)，包括OptiMode XS 設計器和輪廓設計器OptiFDTD。設計向?qū)枋隽诉@些應用程序中的基本構造和操作概念。

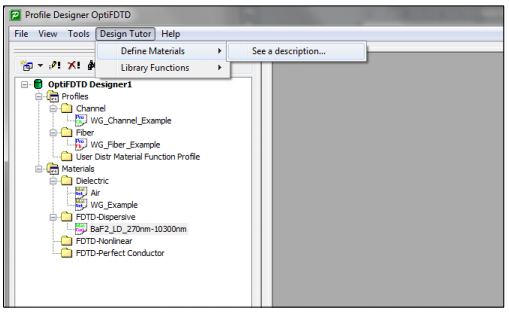

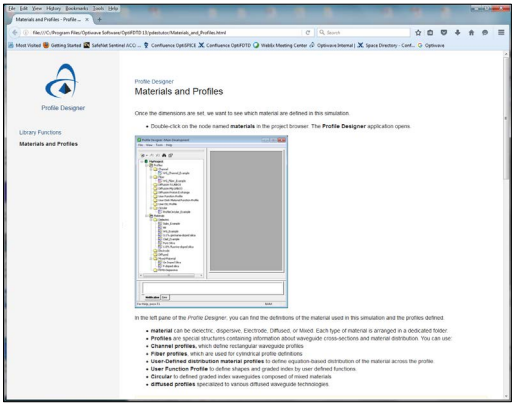

Fig 11：如何訪問用于輪廓設計器OptiFDTD的設計向?qū)Чδ?/div>
Fig 12：輪廓設計器設計向?qū)Чδ艿囊晥D示例
|
