利用OCAD光學自動設計程序設計機械補償式連續變焦光學系統自動設計，在程序內有兩個途徑，一個是在其“光學系統總體布局設計”的菜單內，另一個可在“機械補償光學系統設計”菜單內完成。二者各有不同方式和功能進行處理。在“機械補償光學系統設計”菜單內進行設計比較簡潔方便，使用“光學系統總體布局設計”菜單進行設計，是從系統總體布局角度，可以把系統設計得比較完善，可以在變焦系統的基礎上添加其他光學元件，比如轉像棱鏡，或者添加目鏡系統完成整個望遠系統的全局設計。

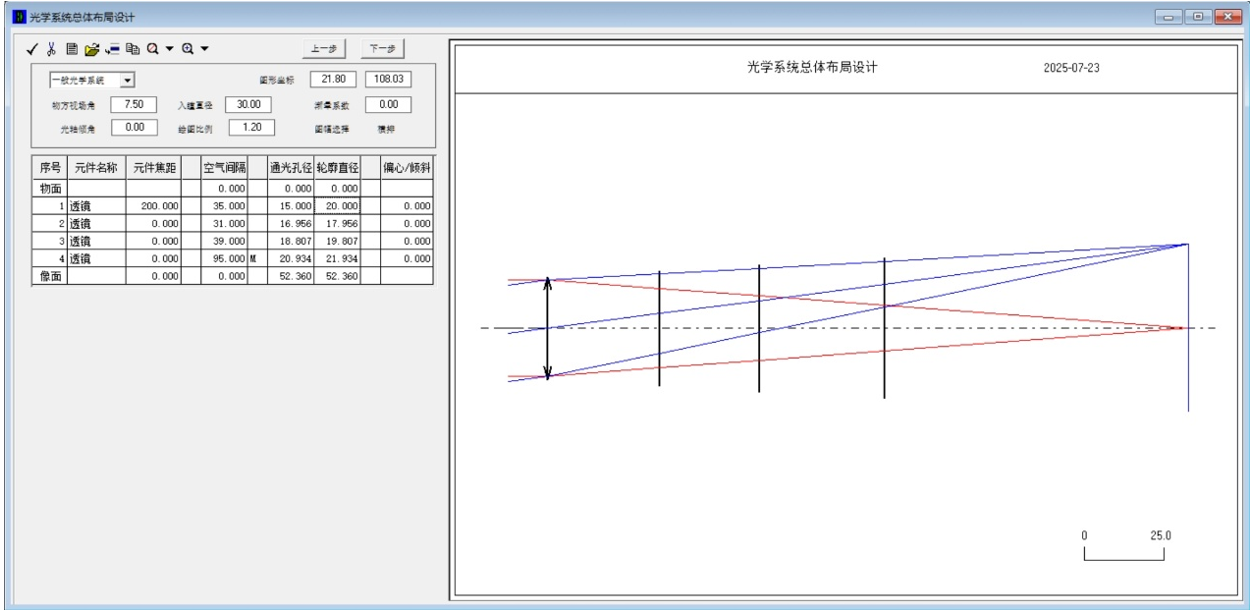

圖1.光學系統總體布局設計之連續變焦系統設計
機械補償式連續變焦系統又可分為目標在無限遠處或有限距離的兩種形式，對于目標在無限遠處的系統主要是對系統焦距的變化，適應于望遠系統或照相系統的變焦設計；目標在有限距離的變焦系統主要是針對顯微系統，是對系統放大率的變化設計。系統放大率還可分為角放大率和線放大率兩種形式，設計時可以自由選擇。

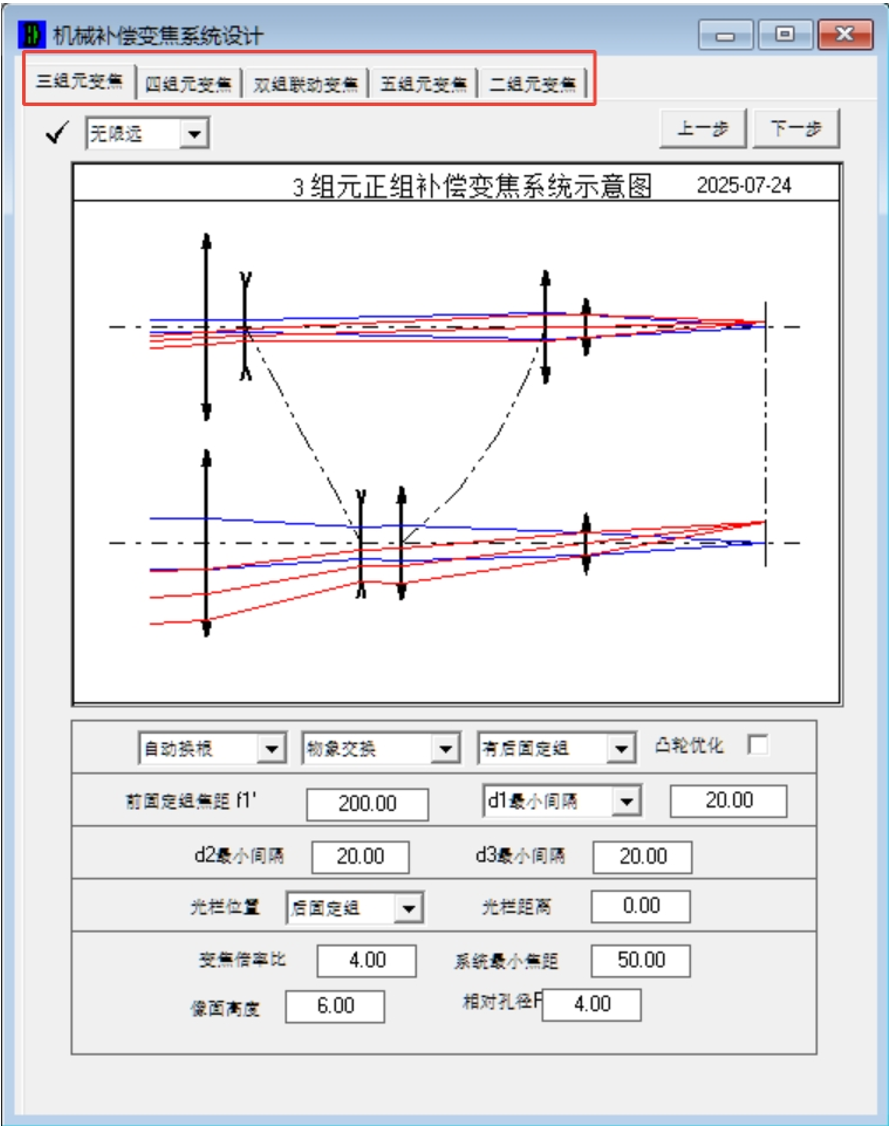

圖2.機械補償變焦系統設計之連續變焦系統設計
以下按照兩種不同設計菜單介紹具體操作方法。
一、 連續變焦光學系統總體布局設計
“光學系統總體布局設計”的菜單是一個多功能光學系統總體布局的設計菜單，具有對各種光學系統進行總體布局設計的功能菜單�？梢栽O(shè)計布局簡單或復雜的光學系統，比如一般共軸光學系統，可利用各種棱鏡實現光軸折轉的系統，望遠光學系統等，還可以進行各種連續或斷續變焦系統進行總體布局設計；可以進行各種掃描光學系統做總體布局設計；可以進行多光軸復雜光學系統并行共存總體布局設計。最后實現系統初始結構建模設計，為后期光學系統成像質量優化提供初始平臺。以下重點介紹連續變焦光學系統的總體布局方法。機械補償式連續變焦系統的結構形式根據系統總體性能要求，連續變焦系統的結構都必須包括前固定組、變焦組、補償組以及后固定組幾個部分組成。為了實現更強的變焦功能，可以分成三組分、四組分五組以及二組分幾種結構形式，其中四組分還可以分成一般四組分和雙軸聯動式兩種結構形式，由于四組分雙軸聯動式系統變焦組運動曲線比較平緩，在系統像面偏心允許的情況下，還可以簡化為四組元線性雙組聯動變焦系統的結構形式。
|
